是否有现货：	是	认证：	3C
类型：	单兵无线传输系统	传输方式：	数字无线视频传输
型号：	LA-HA6800DB	规格：	标准
商标：	深圳莱安	包装：	标准
产量：	99999

方案简述：

为了加强森林防火的安全与管理，模拟演习发生突发状况时，林区指挥中心对事故现场情况的掌握以及和前端抢险人员的实时沟通，现给每一个前端巡逻人员身上随身配一台高清单兵图传设备发射机，指挥中心处对应装一台接收机接收前端发射机发射过来的视频和语音信号，让林区指挥中心对现场实时监控和与巡逻人员的语音对讲。

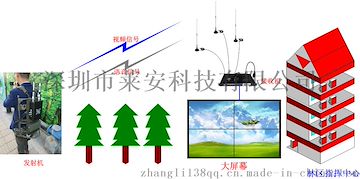

简单示意图：

?
?

设备参数：

LA-HA6800DB高清单兵式双向语音无线视频传输系统，采用COFDM（Coded Orthogonal Frequency Division Multiplexing：编码正交频分复用）调制技术，具有传输频带窄和很强的抗多径干扰能力，能够实现非视距（NLOS）、高速运动情况下拍摄并实时传输高质量图像。双向对讲功能，使现场指挥更具灵活性。

???系统采用H.264数字视频编码标准，输出高清HD1080P画质，分辨率达1920*1080（向下兼容1080I、720P、480P及标清）。

广泛应用于军事侦察、边防巡逻、公安（含消防、森林消防、交警）、人防应急、水利防汛、环保监控、电力巡查、铁路抢险、海事执法、**执法、工地/码头/油田监控、电视转播、卫生防疫等或突发事件应急指挥。适合城区内、海上、山地等多种复杂地理环境下的视频实时移动传输。

适用于单兵～移动监控车，单兵～指挥监控中心。

??? ? ? ? ?

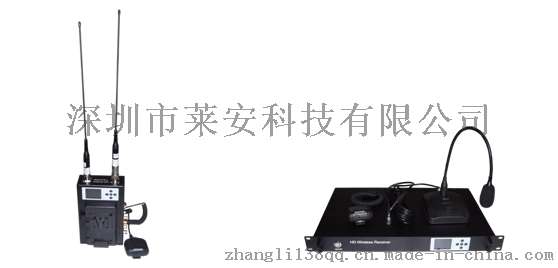

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 发射机? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??接收机

一、技术指标：

1.1发射机

指标	参?数
工作频率	300MHz～4400MHz频率订制
语音频率	150～240MHz频率订制
射频功率	1～5W可调
信道带宽	2/2.5/4/8MHz
码流	2Mbps～12Mbps
时延	≤300ms
误码率	≤10-6
音视频压缩格式	H.264
传输距离	空对地>70公里；海面>30公里；城区>3公里；郊区>10公里
音视频接口	1路HDMI，1路AV，1路语音对讲接口
图像清晰度	HD1080P，向下兼容1080I、720P、480P及标清
图像帧率	24、50、60帧/秒，兼容其它帧率
电源	DC14.4V，广电专用电池SONY V型扣
尺寸规格	236*131*55不含电池
重量	1.6kg，不含电池

1.2接收机

指标	参?数
工作频率	300MHz～860MHz频率订制
语音频率	150～240MHz频率订制
信道带宽	2/2.5/4/8MHz
灵敏度	2MHz@-103dBm/2.5MHz@-102dBm/4MHz@-100dBm/8MHz@-97dBm
接收技术	空间分集技术
接收极化	垂直极化，双天线接收
音视频解压格式	H.264
音视频接口	1路HDMI/HD-SDI，2路BNC接口，1路语音对讲接口
图像清晰度	HD1080P，向下兼容1080I、720P、480P及标清
图像帧率	24、50、60帧/秒，兼容其它帧率
电?源	AC220V/DC12V
尺寸规格	480*280*45mm，1U机箱
重?量	4Kg

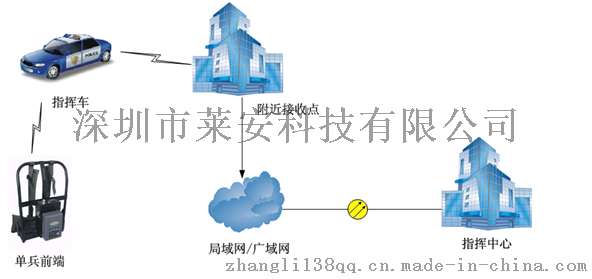

二：方案示意图

?

?

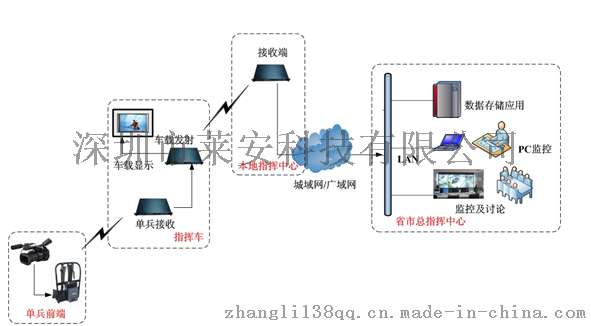

三：方案拓扑图

?

?

四：系统配置清单

名称	数量	备注
发射机	1台	标配
接收机	1台	标配
发射天线	2根（视频和语音各一根）	标配
电源线	1条	标配
HDMI线	1条	标配
接收天线	3根（2根视频和一根语音）	标配
话咪	2个	标配
天线吸盘	3块	标配
背架	1个	选配
电池（含充电器）	1个	选配

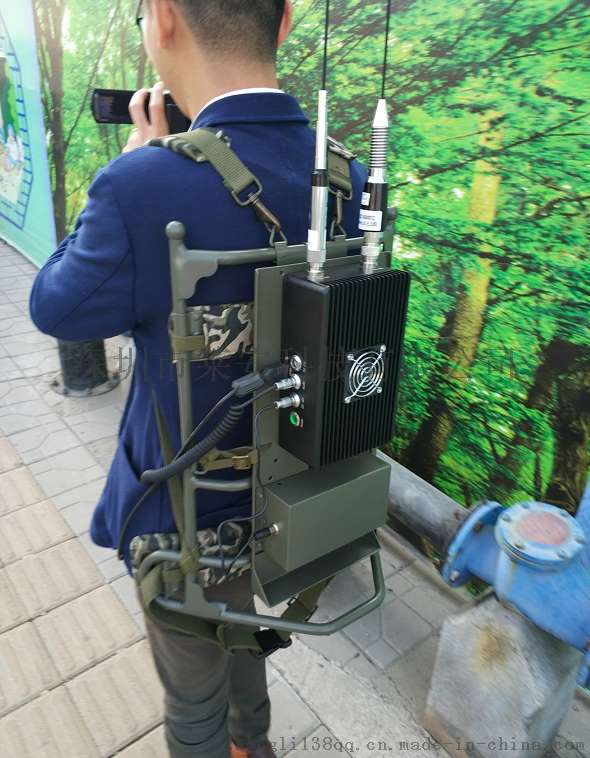

五：设备实物图
