深圳莱安LA-5830F无线网桥莲藕生态农场无线监控系统方案

深圳莱安LA-5830F无线网桥莲藕生态农场无线监控系统方案--点击浏览大图
“深圳莱安LA-5830F无线网桥莲藕生态农场无线监控系统方案”参数说明
是否有现货: 认证: 3C
类型: 无线监控传输系统 设备种类: 无线网桥
传输方式: 数字无线视频传输 型号: LA-5830F
规格: 标准 商标: 深圳莱安
包装: 标准 产量: 100
“深圳莱安LA-5830F无线网桥莲藕生态农场无线监控系统方案”详细介绍

200多亩莲藕生态农场无线监控系统方案

一.??现场概况

莲藕生态农场利用无线网桥来进行视频图像的无线传输实现24H全天监控.

二.??方案设计和设备选型

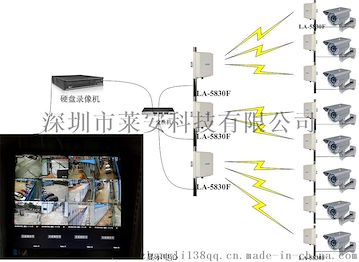

农场现场使用的是8个100W网络高清摄像头,由于分布相对分散无法用交换机来集中信号进行传输,因此需要每一台摄像头配一台LA-5830F 5.8G300M高性能天线一体化的无线网桥作为发射端.传输距离在1公里左右,且天线的接受角度为水平60°/垂直30°,根据现场情况,所有的监控点分布在农场的一侧,用三台LA-5830F 5.8G300M高性能天线一体化的无线网桥组在一起做180°接受前端的所有信号,所以采用点对多点进行传输(整个传输过程不能有遮挡).拓扑图如下:

三.??方案解析

我公司生产的LA-5830F高性能无线网桥,内置一体化天线,可以点对点和点对多点传输,所以客户现场,可以集中的部分,采用点对多点集中接收信号,节省成本.为保证数据传输的实时流畅,所以发射端和接收必须做到空旷无遮挡

四.??客户现场需要注意事项

1.客户现场为24H实时监控,为了保证无线监控设备的正常的监控现场环境,所有的无线监控设备和监控设备都要进行稳定电压的供电.

2.无线网桥的正常供电电压为直流12-24V的供电电压,每台无线网桥我们都会给客户配置一个POE和一个电源适配器

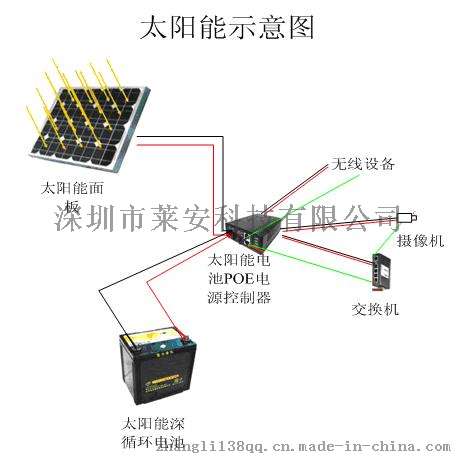

3.供电系统(无市电情况下使用)

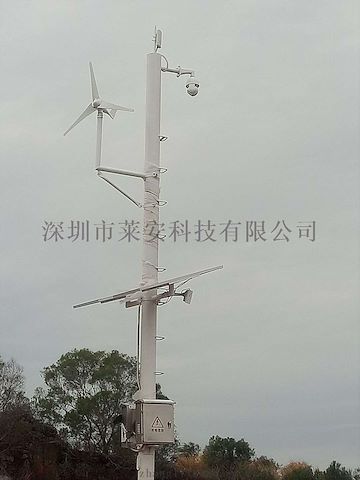

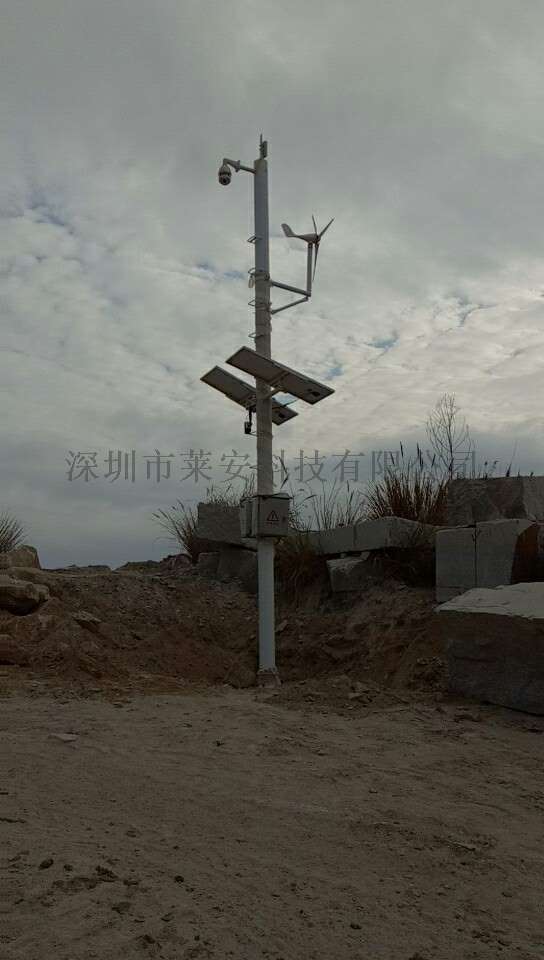

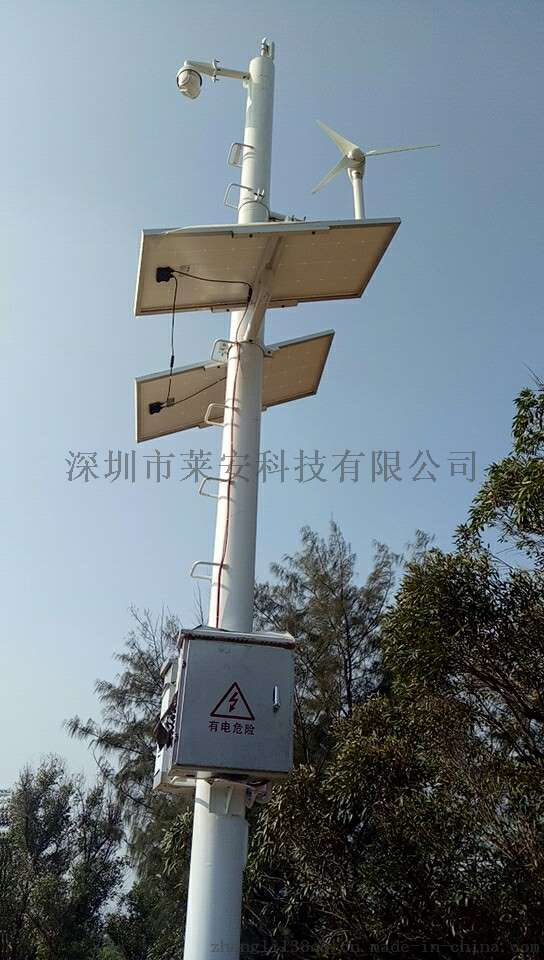

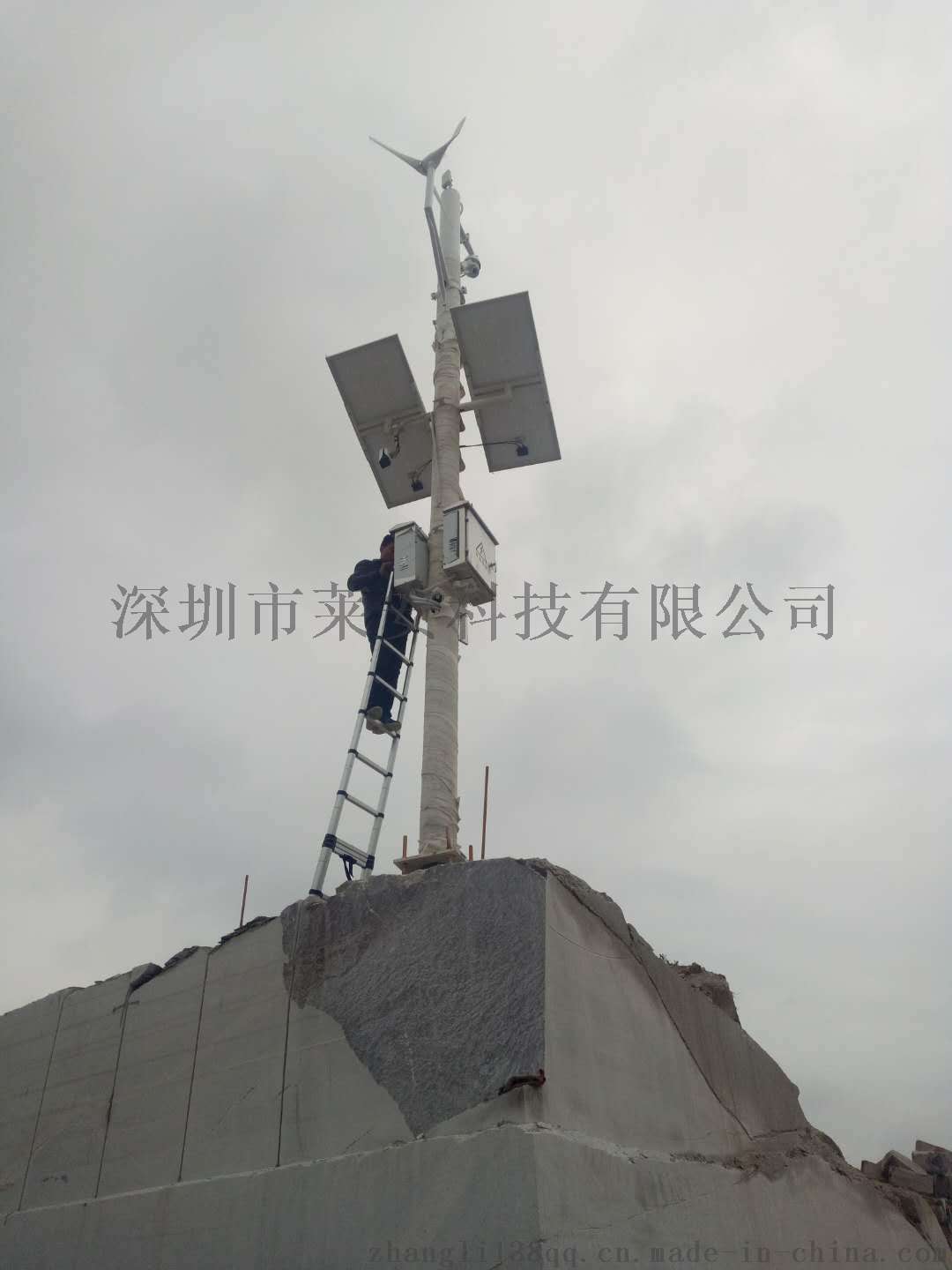

?野外监控系统由于安装环境多处在人烟稀少、环境恶劣的地方。一般都没有正常、稳定的供电。首先需要在现场解决供电的问题,根据我国不同地区的地理情况以及气象条件,可以选用太阳能或者风能发电系统解决现场供电问题。



??????

设计太阳能或者风能供电系统,综合考虑现场用电设备实际功耗。同时考虑设备白天和夜晚的不同功耗,如:红外夜视摄像机在白天没有开启红外灯、晚上自动切换到红外模式以后,摄像机白天和晚上的功耗分别不同。在阴雨天情况下,太阳能系统持续供电时间。现场每天的有效日照时长,全年平均日照天数等。综合以上数据推算太阳能发电系统功率和蓄电池容量。

.

4.连接摄像头和无线网桥的网桥还有POE的网线,可以采用CAT5E(控制在70m内)或CAT6(控制在100m内)类线,

5.无线监控属于局域网的组建,无线网桥的IP地址不可与摄像机的IP地址冲突.

五:设备清单

无线传输设备和配套设备数量和价格

型号

数量

单价(元)

品牌

功能说明

合计(元)

LA-5830F

11台

?

莱安

数据发送和接收主机网桥

?

LA-POE5-48以太网防雷模块

11个

?

莱安

8芯网络防雷模块、保护供电网线和数据

?

合计***大写

以上报价不含税。公司根据现场情况发货前设置好无线设备IP地址/无线频率配,同时提供电话技术指导.如需要到现场技术指导安装,公司提供2天免费技术支持,同时技术人员来回费用由客户全程负责.

?

备注

以上防雷模块为选配设备,可根据现场情况采购.(无线传输为无遮挡传输)

?

?





?
